Un quadre elèctric industrial no és una simple caixa amb cables a dins: és un conjunt de components acuradament seleccionats i disposats per protegir la instal·lació, controlar el procés i facilitar el manteniment durant tota la seva vida útil. Entendre les parts d’un quadre elèctric —quina funció compleix cada element i per què es col·loca on es col·loca— és fonamental tant per a qui ha d’especificar un quadre nou com per a qui ha de diagnosticar una avaria o planificar una ampliació. En aquesta guia repassem en detall cadascun dels components que formen un quadre elèctric industrial.
Què és un quadre elèctric industrial i per a què serveix?
Un quadre elèctric industrial és el conjunt d’aparallatge, elements de control i connexions allotjats en una envolvent, la funció de la qual és distribuir l’energia elèctrica de manera segura i controlar el funcionament de màquines, línies de producció o instal·lacions auxiliars. Segons la seva funció principal, pot tractar-se d’un quadre de control, un quadre de distribució o un centre de control de motors, però en tots els casos comparteix una base de components comuna que és la que desenvolupem en aquesta guia.
Parts principals d’un quadre elèctric industrial
Un quadre elèctric s’organitza en diversos grups funcionals de components. Cadascun compleix una funció específica dins del conjunt, i la seva correcta selecció determina tant la seguretat com la fiabilitat de la instal·lació.
Envolvent
L’envolvent és la carcassa que allotja tots els components del quadre i actua com a primera barrera de protecció davant de contactes accidentals, pols, humitat i agents externs. El seu grau de protecció (codi IP) es selecciona en funció de l’entorn on s’instal·li el quadre: un quadre en una sala tècnica neta no requereix el mateix grau de protecció que un d’instal·lat en una nau amb presència de pols o humitat. L’envolvent també determina les dimensions disponibles per allotjar la resta de components i ha de permetre la dissipació de la calor generada per l’aparallatge interior.
Aparallatge de protecció i maniobra
És el conjunt de components elèctrics responsable de protegir la instal·lació davant de sobrecarregues, curtcircuits i derivacions, així com de permetre la maniobra —connexió i desconnexió— dels circuits.
- Interruptor general — permet tallar l’alimentació de tot el quadre d’una sola maniobra, i és el primer element de seguretat davant de qualsevol intervenció.
- Interruptors automàtics (magnetotèrmics) — protegeixen cada circuit davant de sobrecarregues i curtcircuits, desconnectant automàticament quan el corrent supera el valor per al qual estan calibrats.
- Interruptors diferencials — detecten fugues de corrent cap a terra i desconnecten el circuit per protegir les persones davant del risc d’electrocució.
- Contactors — permeten la connexió i desconnexión de càrregues, especialment motors, mitjançant un senyal de control de baixa potència, i són la base de qualsevol automatisme d’arrencada i aturada.
- Relés tèrmics i guardamotors — protegeixen específicament els motors davant de sobrecarregues prolongades que podrien danyar els seus bobinatges.
- Fusibles — protecció addicional o alternativa als interruptors automàtics, especialment en circuits on es requereix una desconnexió molt ràpida davant de curtcircuits d’alta intensitat.
Elements de control i comandament
Són els components que permeten operar i automatitzar el funcionament de les màquines o processos connectats al quadre.
- Autòmats programables (PLC) — l’element central de control en quadres amb automatització, on es programa la lògica de funcionament del procés.
- Pantalles HMI — interfície que permet a l’operador visualitzar l’estat del procés i interactuar amb el sistema de control.
- Pulsadors, selectors i pilots de senyalització — elements de comandament manual i d’indicació visual de l’estat de la instal·lació (marxa, aturada, avaria), habitualment ubicats a la porta del quadre o en un pupitre associat.
Embarrat i connexió
És el sistema que distribueix l’energia elèctrica entre els diferents components del quadre.
- Barres de distribució (pletines de coure) — condueixen el corrent principal des de l’interruptor general cap als diferents circuits derivats, dimensionades segons la intensitat màxima que han de suportar.
- Borns de connexió — punts d’unió entre els conductors interns del quadre i els cables que surten cap als equips exteriors, fonamentals per a la traçabilitat i el manteniment futur.
- Conductors i canaletes — el cablejat interior del quadre i els canals que l’organitzen i protegeixen, la correcta disposició dels quals facilita enormement el diagnòstic d’avaries.
Elements de protecció personal

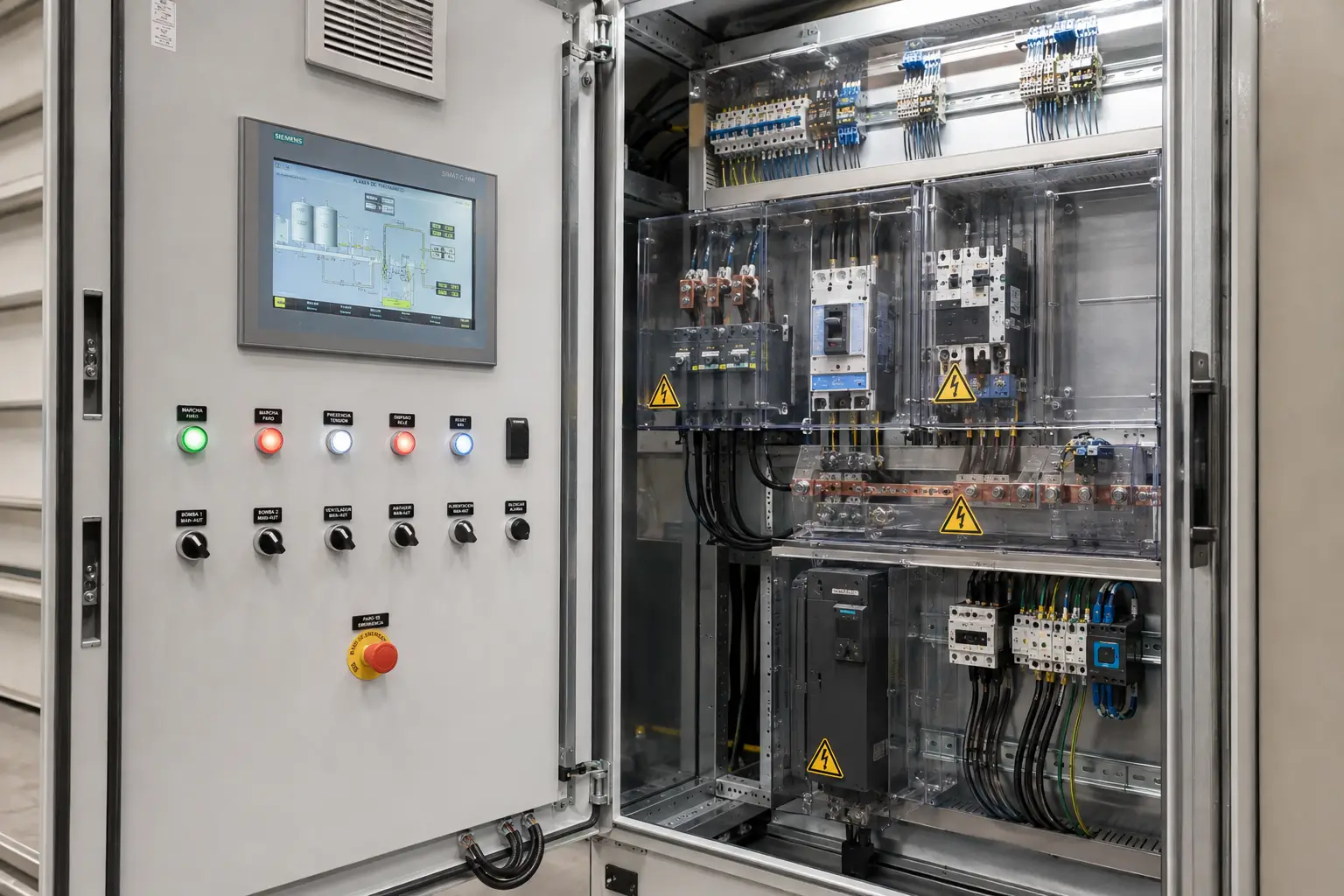

Els components amb risc de contacte directe —borns, embarrats o parts actives accessibles en obrir la porta del quadre— es protegeixen habitualment amb plaques de seguretat de metacrilat transparent, que permeten la inspecció visual sense exposar el personal al risc de contacte elèctric directe.
Sistemes de ventilació i dissipació tèrmica
L’aparallatge interior genera calor durant el seu funcionament. En quadres de certa densitat de components és necessari incorporar reixetes de ventilació, ventiladors forçats o, en aplicacions més exigents, intercanviadors de calor o climatitzadors d’armari, evitant que la temperatura interior comprometi la vida útil dels components.
Documentació i identificació
Un quadre elèctric industrial no està complet sense la seva documentació tècnica associada: esquemes unifilars i de comandament, llistats de cables i borns, i plaques d’identificació en cada component i conductor. Aquesta documentació és la que permet un manteniment eficient i una intervenció segura anys després de la posada en marxa del quadre.
Com s’organitza un quadre elèctric per zones
Més enllà dels components individuals, un quadre ben dissenyat segueix una lògica de disposició: l’aparallatge de potència s’agrupa separat dels elements de control i automatització, l’embarrat principal queda accessible però protegit, i el cablejat s’organitza en canaletes diferenciades per a circuits de potència i de control. Aquesta organització no és estètica: redueix interferències electromagnètiques, facilita el manteniment i permet identificar visualment qualsevol anomalia amb rapidesa.
Tipus de quadres elèctrics industrials segons la seva funció
Encara que tots comparteixen aquesta base de components, hi ha diferents tipus de quadres segons la seva funció principal: quadres de control per a automatització de processos, quadres de distribució de potència, centres de control de motors (CCM) per a plantes amb múltiples motors, i quadres amb tècniques de protecció específiques per a zones ATEX. Si vol aprofundir en cada tipus i en com els dissenyem i muntem al nostre taller propi, pot consultar la nostra pàgina de disseny i muntatge de quadres elèctrics industrials.
Normativa aplicable als components d’un quadre elèctric industrial
Els quadres elèctrics de baixa tensió estan subjectes principalment a la norma IEC 61439 (conjunts d’aparallatge de baixa tensió), que estableix els requisits constructius i d’assaig tant del conjunt com dels seus components individuals. Addicionalment, la Directiva de Baixa Tensió 2014/35/UE regula la seguretat elèctrica dels equips, i en quadres destinats a maquinària específica pot aplicar també la Directiva de Màquines 2006/42/CE. Conèixer aquesta normativa és clau a l’hora de seleccionar components: no tots els fabricants ofereixen aparallatge certificat per a les mateixes condicions de servei.
Per què el disseny i la selecció de components professional importa
Triar cada component d’un quadre elèctric industrial —el calibre d’un magnetotèrmic, la secció d’una pletina de coure, el grau de protecció de l’envolvent— no és una decisió aïllada: cada elecció afecta al conjunt i a la seguretat de la instal·lació. Un dimensionament incorrecte de l’aparallatge de protecció pot deixar una instal·lació desprotegida davant d’un curtcircuit real, mentre que un embarrat subdimensionat pot generar sobreescalfaments progressius difícils de detectar fins que provoquen una avaria major. Per això el disseny d’un quadre elèctric industrial requereix enginyeria elèctrica específica, no només muntatge.
Preguntes freqüents sobre les parts d’un quadre elèctric industrial
Quina és la diferència entre un magnetotèrmic i un diferencial?
L’interruptor magnetotèrmic protegeix la instal·lació i els equips davant de sobrecàrregues i curtcircuits, desconnectant el circuit quan el corrent supera el valor calibrat. L’interruptor diferencial, en canvi, protegeix les persones: detecta fugues de corrent cap a terra —que poden indicar un contacte elèctric perillós— i desconnecta el circuit encara que el corrent total no superi cap límit de sobrecàrrega. Tots dos elements compleixen funcions complementàries i pràcticament tot quadre elèctric industrial els incorpora de forma conjunta.
Quina funció té l’embarrat en un quadre elèctric?
L’embarrat, format habitualment per pletines de coure, distribueix el corrent elèctric principal des de l’interruptor general cap als diferents circuits derivats del quadre. El seu dimensionament ha de suportar la intensitat màxima prevista sense generar escalfaments excessius, i la seva disposició física dins del quadre afecta directament la seguretat de les intervencions de manteniment.
Per què s’utilitzen plaques de metacrilat als quadres elèctrics?
Les plaques de metacrilat transparent protegeixen davant del contacte directe amb parts actives —borns, embarrats, terminals— sense impedir la inspecció visual de l’interior del quadre. Permeten verificar l’estat de la instal·lació, detectar possibles anomalies o comprovar indicadors lluminosos sense necessitat de retirar cap protecció ni exposar el personal al risc elèctric.
Quina normativa regula la fabricació de quadres elèctrics industrials?
La norma de referència és la IEC 61439, que estableix els requisits constructius, d’assaig i de verificació dels conjunts d’aparallatge de baixa tensió. Es complementa amb la Directiva de Baixa Tensió 2014/35/UE i, en quadres integrats en maquinària, amb la Directiva de Màquines 2006/42/CE.
