Un cuadro eléctrico industrial no es una simple caja con cables dentro: es un conjunto de componentes cuidadosamente seleccionados y dispuestos para proteger la instalación, controlar el proceso y facilitar el mantenimiento durante toda su vida útil. Entender las partes de un cuadro eléctrico —qué función cumple cada elemento y por qué se coloca donde se coloca— es fundamental tanto para quien debe especificar un cuadro nuevo como para quien tiene que diagnosticar una avería o planificar una ampliación. En esta guía repasamos en detalle cada uno de los componentes que forman un cuadro eléctrico industrial.
¿Qué es un cuadro eléctrico industrial y para qué sirve?
Un cuadro eléctrico industrial es el conjunto de aparamenta, elementos de control y conexionado alojados en una envolvente, cuya función es distribuir la energía eléctrica de forma segura y controlar el funcionamiento de máquinas, líneas de producción o instalaciones auxiliares. Según su función principal, puede tratarse de un cuadro de control, un cuadro de distribución o un centro de control de motores, pero en todos los casos comparte una base de componentes común que es la que desarrollamos en esta guía.

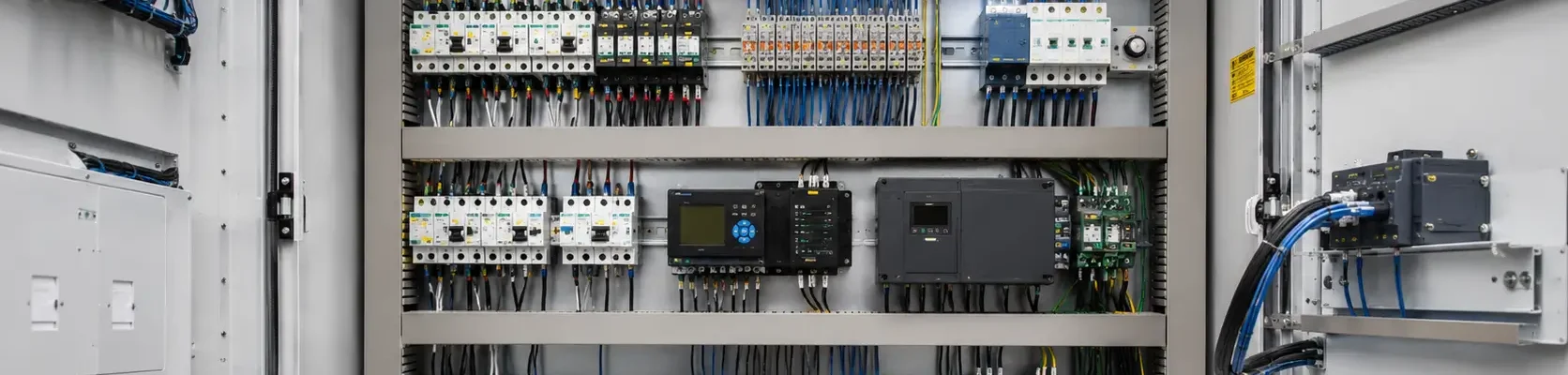

Partes principales de un cuadro eléctrico industrial
Un cuadro eléctrico se organiza en varios grupos funcionales de componentes. Cada uno cumple una función específica dentro del conjunto, y su correcta selección determina tanto la seguridad como la fiabilidad de la instalación.
Envolvente
La envolvente es la carcasa que alberga todos los componentes del cuadro y actúa como primera barrera de protección frente a contactos accidentales, polvo, humedad y agentes externos. Su grado de protección (código IP) se selecciona en función del entorno donde se instale el cuadro: un cuadro en una sala técnica limpia no requiere el mismo grado de protección que uno instalado en una nave con presencia de polvo o humedad. La envolvente también determina las dimensiones disponibles para alojar el resto de componentes y debe permitir la disipación del calor generado por la aparamenta interior.

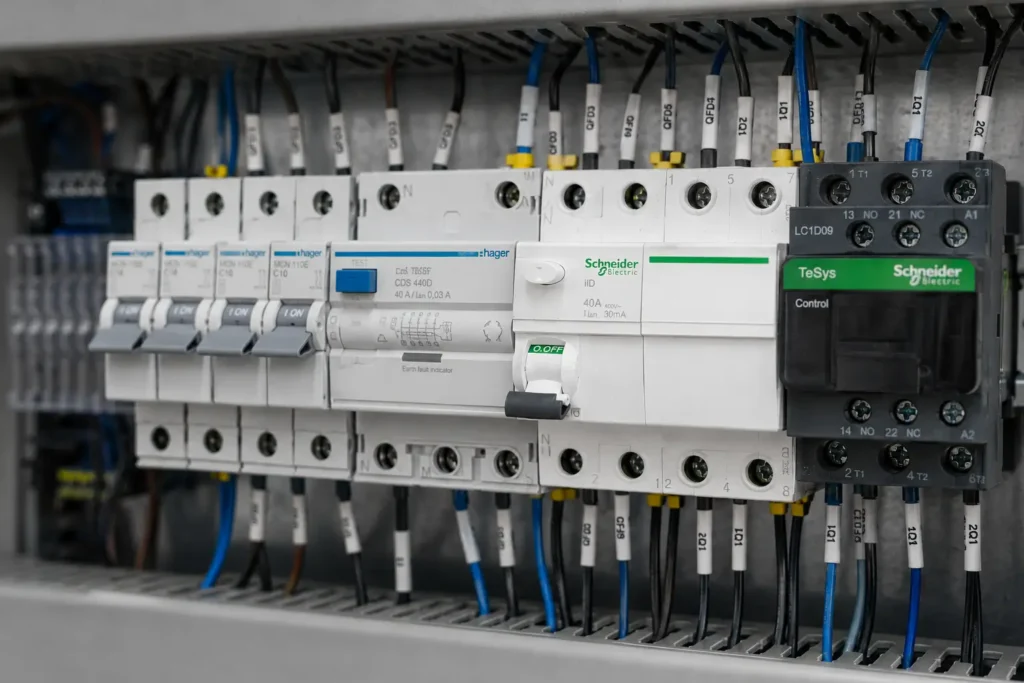

Aparamenta de protección y maniobra
Es el conjunto de componentes eléctricos responsable de proteger la instalación frente a sobrecargas, cortocircuitos y derivaciones, así como de permitir la maniobra —conexión y desconexión— de los circuitos.
- Interruptor general — permite cortar la alimentación de todo el cuadro de una sola maniobra, siendo el primer elemento de seguridad ante cualquier intervención.
- Interruptores automáticos (magnetotérmicos) — protegen cada circuito frente a sobrecargas y cortocircuitos, desconectando automáticamente cuando la corriente supera el valor para el que están calibrados.
- Interruptores diferenciales — detectan fugas de corriente hacia tierra y desconectan el circuito para proteger a las personas frente al riesgo de electrocución.
- Contactores — permiten la conexión y desconexión de cargas, especialmente motores, mediante una señal de control de baja potencia, siendo la base de cualquier automatismo de arranque y paro.
- Relés térmicos y guardamotores — protegen específicamente a los motores frente a sobrecargas prolongadas que podrían dañar sus bobinados.
- Fusibles — protección adicional o alternativa a los interruptores automáticos, especialmente en circuitos donde se requiere una desconexión muy rápida ante cortocircuitos de alta intensidad.
Elementos de control y mando
Son los componentes que permiten operar y automatizar el funcionamiento de las máquinas o procesos conectados al cuadro.
- Autómatas programables (PLC) — el elemento central de control en cuadros con automatización, donde se programa la lógica de funcionamiento del proceso.

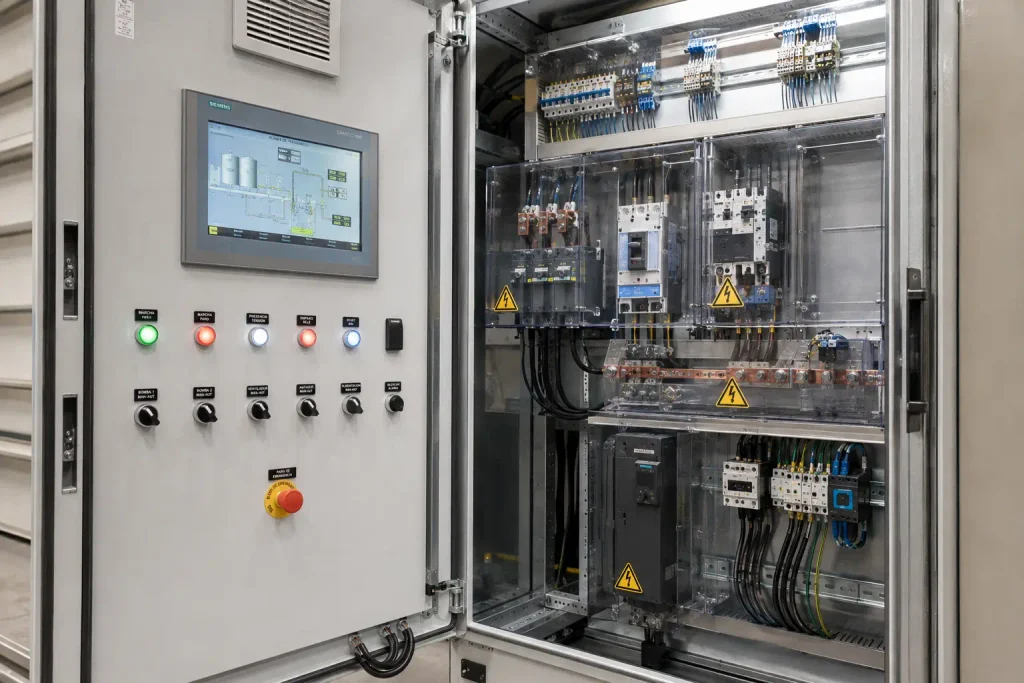

- Pantallas HMI — interfaz que permite al operador visualizar el estado del proceso e interactuar con el sistema de control.
- Pulsadores, selectores y pilotos de señalización — elementos de mando manual y de indicación visual del estado de la instalación (marcha, paro, avería), habitualmente ubicados en la puerta del cuadro o en un pupitre asociado.

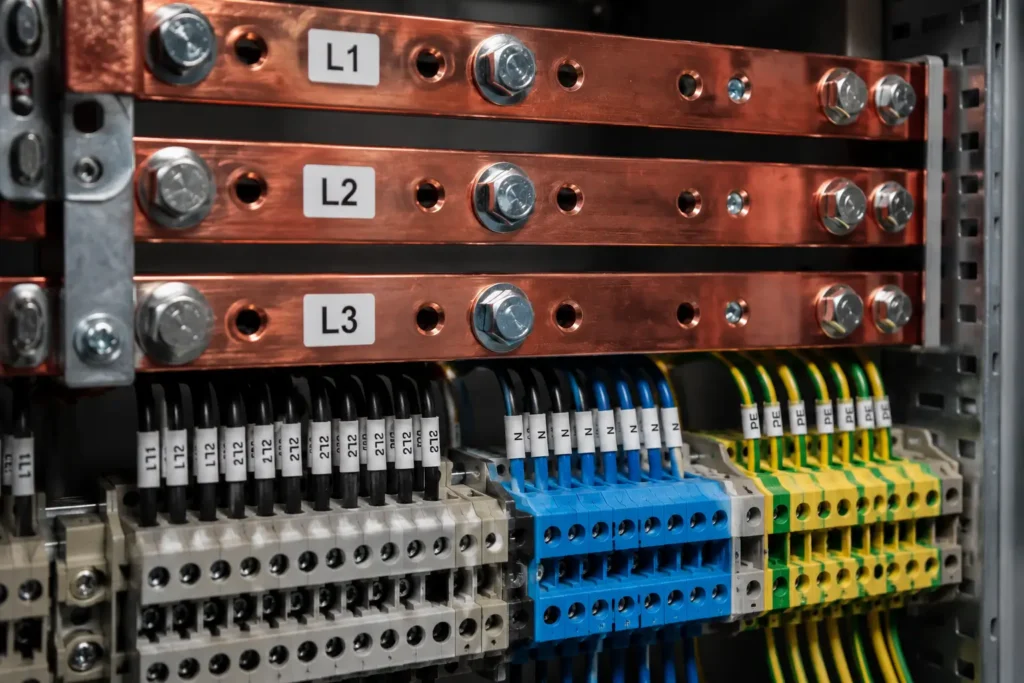

Embarrado y conexionado
Es el sistema que distribuye la energía eléctrica entre los distintos componentes del cuadro.
- Barras de distribución (pletinas de cobre) — conducen la corriente principal desde el interruptor general hacia los distintos circuitos derivados, dimensionadas según la intensidad máxima que deben soportar.
- Bornes de conexión — puntos de unión entre los conductores internos del cuadro y los cables que salen hacia los equipos exteriores, fundamentales para la trazabilidad y el mantenimiento futuro.
- Conductores y canaletas — el cableado interior del cuadro y los canales que lo organizan y protegen, cuya correcta disposición facilita enormemente el diagnóstico de averías.
Elementos de protección personal
Los componentes con riesgo de contacto directo —bornes, embarrados o partes activas accesibles al abrir la puerta del cuadro— se protegen habitualmente con placas de seguridad de metacrilato transparente, que permiten la inspección visual sin exponer al personal al riesgo de contacto eléctrico directo.
Sistemas de ventilación y disipación térmica
La aparamenta interior genera calor durante su funcionamiento. En cuadros de cierta densidad de componentes es necesario incorporar rejillas de ventilación, ventiladores forzados o, en aplicaciones más exigentes, intercambiadores de calor o climatizadores de armario, evitando que la temperatura interior comprometa la vida útil de los componentes.
Documentación e identificación
Un cuadro eléctrico industrial no está completo sin su documentación técnica asociada: esquemas unifilares y de mando, listados de cables y bornes, y placas de identificación en cada componente y conductor. Esta documentación es la que permite un mantenimiento eficiente y una intervención segura años después de la puesta en marcha del cuadro.

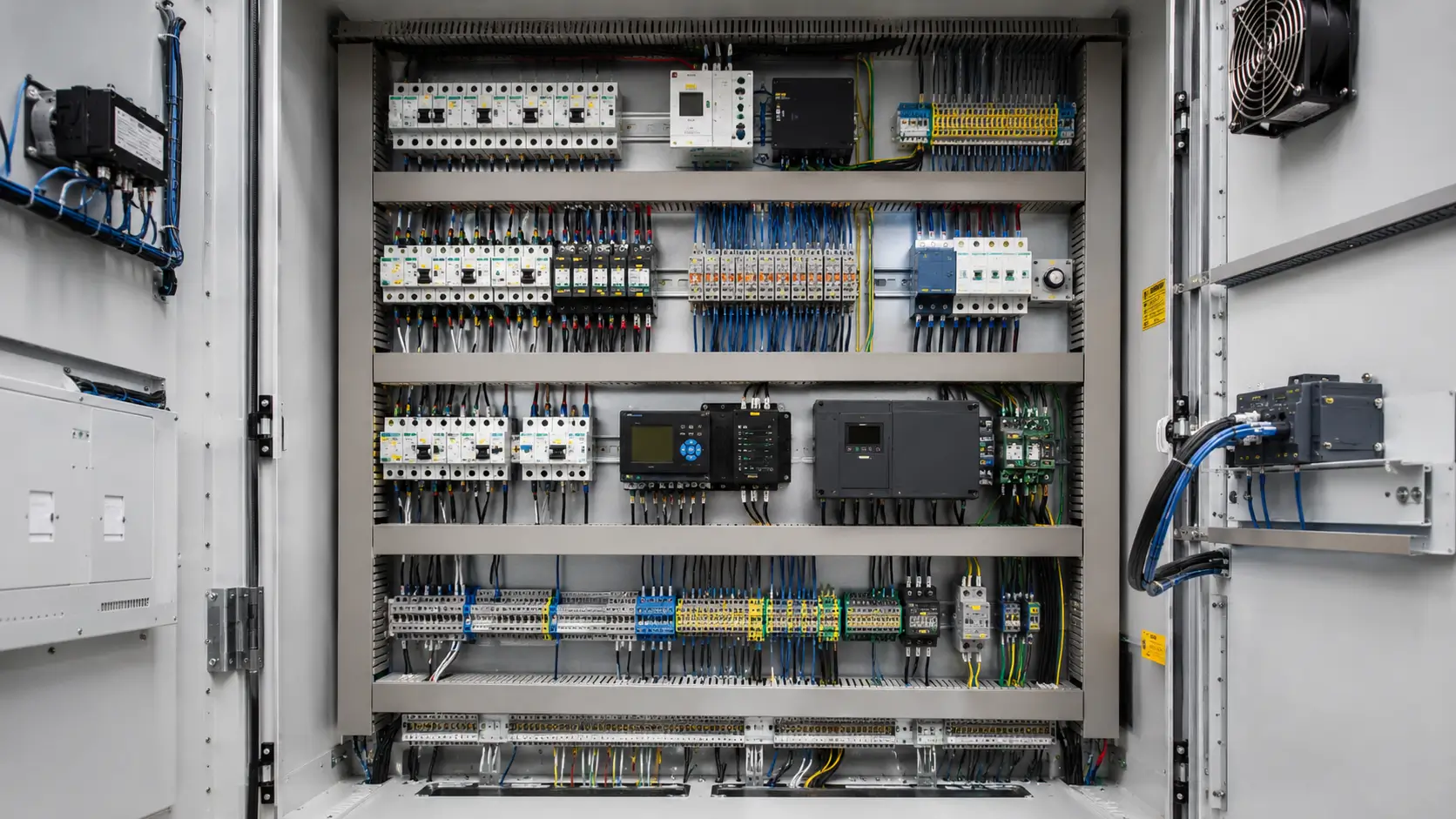

Cómo se organiza un cuadro eléctrico por zonas
Más allá de los componentes individuales, un cuadro bien diseñado sigue una lógica de disposición: la aparamenta de potencia se agrupa separada de los elementos de control y automatización, el embarrado principal queda accesible pero protegido, y el cableado se organiza en canaletas diferenciadas para circuitos de potencia y de control. Esta organización no es estética: reduce interferencias electromagnéticas, facilita el mantenimiento y permite identificar visualmente cualquier anomalía con rapidez.
Tipos de cuadros eléctricos industriales según su función
Aunque todos comparten esta base de componentes, existen distintos tipos de cuadros según su función principal: cuadros de control para automatización de procesos, cuadros de distribución de potencia, centros de control de motores (CCM) para plantas con múltiples motores, y cuadros con técnicas de protección específicas para zonas ATEX. Si quiere profundizar en cada tipo y en cómo los diseñamos y montamos en nuestro taller propio, puede consultar nuestra página de diseño y montaje de cuadros eléctricos industriales.
Normativa aplicable a los componentes de un cuadro eléctrico industrial
Los cuadros eléctricos de baja tensión están sujetos principalmente a la norma IEC 61439 (conjuntos de aparamenta de baja tensión), que establece los requisitos constructivos y de ensayo tanto del conjunto como de sus componentes individuales. Adicionalmente, la Directiva de Baja Tensión 2014/35/UE regula la seguridad eléctrica de los equipos, y en cuadros destinados a maquinaria específica puede aplicar también la Directiva de Máquinas 2006/42/CE. Conocer esta normativa es clave a la hora de seleccionar componentes: no todos los fabricantes ofrecen aparamenta certificada para las mismas condiciones de servicio.
Por qué el diseño y la selección de componentes profesional importa
Elegir cada componente de un cuadro eléctrico industrial —el calibre de un magnetotérmico, la sección de una pletina de cobre, el grado de protección de la envolvente— no es una decisión aislada: cada elección afecta al conjunto y a la seguridad de la instalación. Un dimensionado incorrecto de la aparamenta de protección puede dejar una instalación desprotegida frente a un cortocircuito real, mientras que un embarrado subdimensionado puede generar sobrecalentamientos progresivos difíciles de detectar hasta que provocan una avería mayor. Por eso el diseño de un cuadro eléctrico industrial requiere ingeniería eléctrica específica, no solo montaje.
Preguntas frecuentes sobre las partes de un cuadro eléctrico industrial
¿Cuál es la diferencia entre un magnetotérmico y un diferencial?
El interruptor magnetotérmico protege la instalación y los equipos frente a sobrecargas y cortocircuitos, desconectando el circuito cuando la corriente supera el valor calibrado. El interruptor diferencial, en cambio, protege a las personas: detecta fugas de corriente hacia tierra —que pueden indicar un contacto eléctrico peligroso— y desconecta el circuito aunque la corriente total no supere ningún límite de sobrecarga. Ambos elementos cumplen funciones complementarias y prácticamente todo cuadro eléctrico industrial los incorpora de forma conjunta.
¿Qué función tiene el embarrado en un cuadro eléctrico?
El embarrado, formado habitualmente por pletinas de cobre, distribuye la corriente eléctrica principal desde el interruptor general hacia los distintos circuitos derivados del cuadro. Su dimensionado debe soportar la intensidad máxima prevista sin generar calentamientos excesivos, y su disposición física dentro del cuadro afecta directamente a la seguridad de las intervenciones de mantenimiento.
¿Por qué se usan placas de metacrilato en los cuadros eléctricos?
Las placas de metacrilato transparente protegen frente al contacto directo con partes activas —bornes, embarrados, terminales— sin impedir la inspección visual del interior del cuadro. Permiten verificar el estado de la instalación, detectar posibles anomalías o comprobar indicadores luminosos sin necesidad de retirar ninguna protección ni exponer al personal al riesgo eléctrico.
¿Qué normativa regula la fabricación de cuadros eléctricos industriales?
La norma de referencia es la IEC 61439, que establece los requisitos constructivos, de ensayo y de verificación de los conjuntos de aparamenta de baja tensión. Se complementa con la Directiva de Baja Tensión 2014/35/UE y, en cuadros integrados en maquinaria, con la Directiva de Máquinas 2006/42/CE.
